- FMC141 4通道10bit/5GSPS ADC子卡
-
详细介绍
特 点
l 具备多种采样模式，满足不同需求
4通道 10bit
/1.25GSPS A/D采样
双通道10bit /2.5GSPS
A/D采样
单通道10bit /5GSPS
A/D采样
l 各个通道具备独立的增益、偏移、相位调节，从而可以获得优异的性能；
l 符合VITA 57.1-2010标准，与各种FMC载板无缝相连
l 输出采用1.25GSPS DDR LVDS 电平，提高了信号完整性
l 采用400 Pin的HPC接插件，足够的IO端口可用于各种扩展功能
功能描述

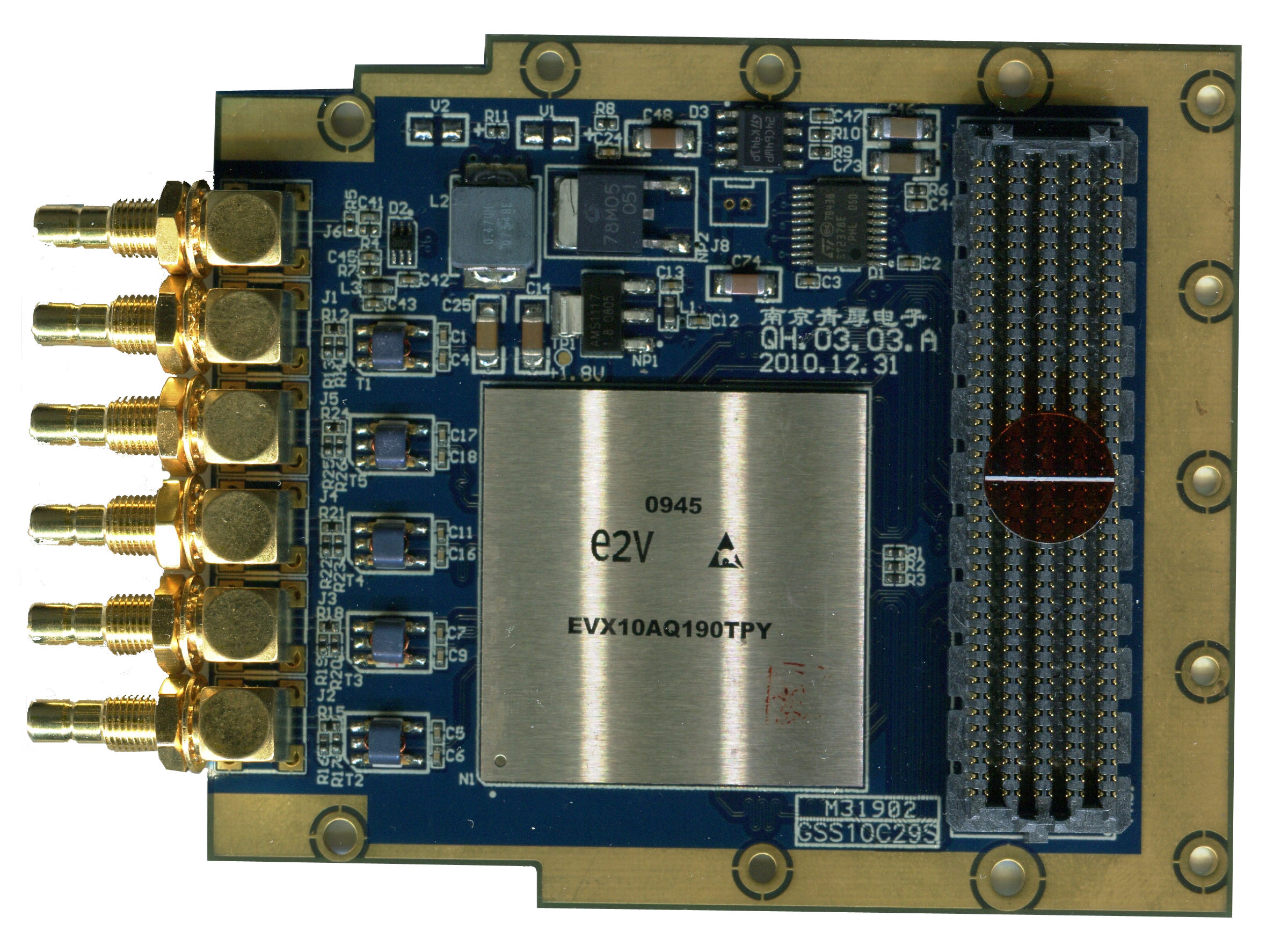

FMC141子卡是一个支持多种采样模式的ADC FMC子卡，该卡提供了4个10bit ADC通道，允许同时对4、2或1个通道的信号进行采样，最大采样率为1.25GSPS（4通道）、2.5GSPS（双通道）、5GSPS（单通道）。
子卡的设计基于E2V公司的最新的EV10AQ190芯片。模拟信号输入采用SMB插座，经过匹配变换后，送入芯片进行转换。采样时钟由外部提供，触发电路允许多个FMC子卡之间进行同步采样。并且，载板可以通过SPI接口，对每个通道进行精细的增益、偏移和相位的调节，并可以关闭不需要的功能，以节约功率。
FMC141子卡的转换输出采用4组 10bit LVDS信号，并采用双速率模式，以提供最高1.25Gbps的数据传输速率。内建的模板功能可以让载板上的FPGA对数据的时序进行训练，找出最合适的判决点，以降低传输过程中的误码率。
FMC141子卡在机械结构和电气特性上，完全符合VITA57.1 FMC规范的要求。采用了一个400Pin的高密度高速插座，将信号与载板相连。前面板IO用于模拟信号、采样时钟和触发脉冲的输入。子卡既可采用风冷散热，也可以采用传导散热的方式。
FMC141子卡可以与Xilinx公司的ML605等开发板相连，也可以与我公司的DAS高速数据采集与存储系统相配合，可以广泛应用于超宽带RF直接采样等各种系统中。
应用领域
l 宽带软件无线电（SDR）
l 雷达/声纳
l 超宽带卫星数字接收机
l 高速示波器等仪器仪表
技术指标
l 模拟输入范围：Vpp=500mV
l ENOB = 7.6 bit （Fin= 620 MHz） /
7.2 bit（Fin= 1.2 GHz）
l SFDR = 57 dBc（Fin= 620 MHz） / 55 dBc（Fin= 1.2 GHz）
l 可选择的输入带宽：1.5GHz / 3.0GHz
l 各通道增益控制范围：±10%
l 各通道偏移控制范围：±40mV
l 各通道相位控制范围：±15ps
l 通道之间的隔离度：>60dB
技术支持
l 用户手册
l 基于Xilinx ML605开发板的参考设计
l 基于DAS高速数据采集与存储系统的参考设计
l Email支持：support@njqhdz.cn
