- FMC 12bit ADC&16bit DAC/1GSPS子卡
-
详细介绍
特 点
l 同时具备高速、高精度AD和DA功能
12bit /1GSPS A/D采样
16 bit /1GSPS D/A转换
l 符合VITA 57.1-2010标准，与各种FMC载板无缝相连
l 输出采用 LVDS 电平，提高了信号完整性，与各种现代FPGA都可直接相连
l 通过SPI端口，可对时钟选择、采样频率、增益、偏移、相位调节等进行精细控制，从而可以获得优异的性能；
l 采用400 Pin的HPC接插件，足够的IO端口可用于各种扩展功能
功能描述

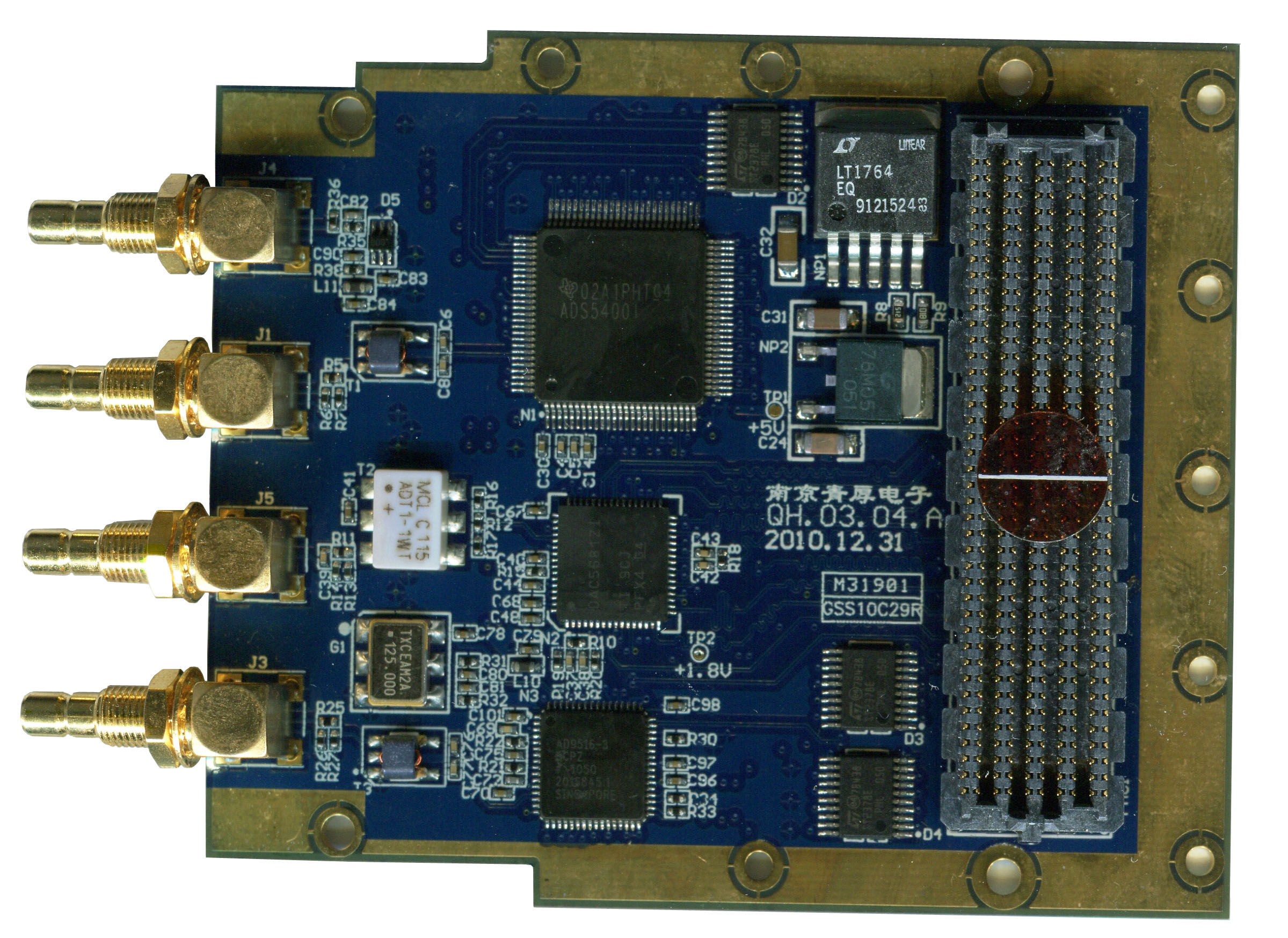

FMC321子卡是一款高精度的A/D和D/A转换卡，提供了12bit /1GSPS A/D采样和16 bit /1GSPS D/A转换功能。
A/D转换采用TI公司的ADS5400芯片，模拟信号输入采用SMB插座，经过匹配变换后，送入芯片进行转换。转换现金过采用双总线模式，每条总线上的数据率为500Mbps，采用LVDS电平与FPGA相连。
D/A 转换采用TI公司的DAC5681Z芯片，接口也采用LVDS电平，内部有可选的内插滤波器，可以降低对外部数据率的要求，
采样时钟可以通过SMB插座由外部提供，也可以由内部晶体振荡器通过PLL+VCO电路提供。另外，一个触发输入可用于采样控制，允许多个FMC子卡之间进行同步采样。
通过各芯片的SPI端口，可对时钟选择、采样频率、增益、偏移、相位调节等进行精细控制，并可关闭不需要的功能，以节约功率。
FMC321子卡在机械结构和电气特性上，完全符合VITA57.1 FMC规范的要求。采用了一个400Pin的高密度高速插座，将信号与载板相连。前面板IO用于模拟信号、采样时钟和触发脉冲的输入。子卡既可采用风冷散热，也可以采用传导散热的方式。
FMC321子卡可以与Xilinx公司的ML605等开发板相连，也可以与我公司的DAS高速数据采集与存储系统相配合，可以广泛应用于超宽带RF直接采样、宽带任意波形产生等各种系统中。
应用领域
l 宽带软件无线电（SDR）
l 雷达/声纳
l 超宽带卫星数字接收机
l 高速示波器、宽带任意波形发生器等仪器仪表
技术指标
① ADC
l 分辨率： 12bit
l 最高转换速率：1GSPS
l 模拟输入范围：Vpp=1.5V~ 2V
l SNR > 55 dB（Fin= 1.2GHz）
l SFDR > 60 dB（Fin= 1.2GHz）
② DAC
l 分辨率： 16bit
l 最高转换速率：1GSPS
l SNR > 60dB（Fs=1GSPS，IF= 180MHz）
l SFDR > 55dB（Fs=1GSPS，IF= 180MHz）
技术支持
l 用户手册
l 基于Xilinx ML605开发板的参考设计
l 基于DAS高速数据采集与存储系统的参考设计
l Email支持：support@njqhdz.cn
