- FMC451 5通道50Gbps光纤接口子卡
-
详细介绍
功能描述

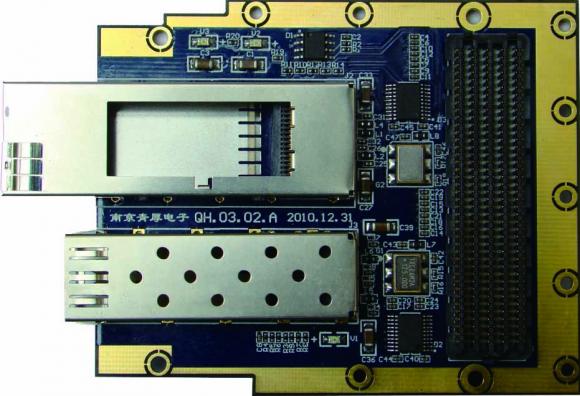

FMC451子卡是一款多通道的光纤接口卡，提供了1个SFP+接口和1个QSFP+接口，分别可以支持1路和4路、每路最高速率可达10Gbps的光纤接口。传输速率可以有多种选择，传输协议也灵活多样，非常方便用户进行各种光纤接口应用。
SFP+接口是一种小型的可热插拔的光学收发器，能支持10Gbps的传输速率。QSFP+是四通道的SFP+接口，是为了满足市场对更高密度的高速可插拔解决方案的需求而诞生的，传输速率达到了40Gbps。如果采用多模光纤，则传输距离可达100m，而采用单模光纤，则传输距离可达10km。另外，也可以采用无源或有源的SFP+电缆或QSFP+电缆，可应用于短距离的高速数据传输场合。相对于光缆，成本可大大降低。
FMC451子卡在机械结构和电气特性上，完全符合VITA57.1 FMC规范的要求，可以与各种FMC载板无缝相连。该子卡采用了一个400Pin的高密度高速插座，光纤模块的高速串行信号通过FMC插座，与载板上FPGA的RocketIO端口相连，从而实现高速串行传输。通过模块的I2C端口，可对各个通道的供电、温度、光信号的有无等进行实时监测，并可根据需要关闭不需要的通道，以节约功率消耗。
FMC451子卡可以与Xilinx公司的ML605等开发板相连，也可以与DAS高速数据采集与存储系统相配合，可以广泛应用于超宽带的数据传输等各种系统中。
同时，我们也提供根据用户特定需求的定制服务，可根据需要，增加A/D、D/A、LVDS、RS422等各种接口电路，以满足不同应用环境的接口要求。
技术指标
l 每个通道的最高数据率：10Gbps
l 支持的数据率：1.25/ 2.5 /3.125 / 5/ 10Gbps等
l 支持的传输协议：Aurora协议、S-FPDP等工业协议以及自定义协议
l 传输距离：15m （电缆）
100m （多模光缆）
10km（单模光缆）
l 误码率：<1e-15
技术支持
l 用户手册
l 基于Xilinx ML605开发板的参考设计
l 基于DAS高速数据采集与存储系统的参考设计
l Email支持：support@njqhdz.cn
